Pengenalan Alat Service Hp Yang Perlu Kau Ketahui Terbaru 2019

Dengan semakin meningkatnya konsumsi masyarakat akan kebutuhan gadget semakin besar pula seruan buat service handphone. Hal ini merupakan peluang bagi kita yang ingin menekuni perjuangan reparasi handphone. Untuk melaksanakan reparasi handphone tentu diharapkan indera-indera buat mengerjakan nya.
Berikut ini yaitu beberapa alat yang setidaknya harus diketahui oleh teknisi handphone terutama buat kita yang gres mau menekuninya.

OBENG

Obeng merupakan tool yg wajib dimiliki sang setiap teknisi handphone mengingat kegunaan nya yg sangat vital yaitu buat membuka dan memasang baut pada casing handphone. Ada beberapa jenis mata obeng yang digunakan buat membuka baut gadget, diantaranya merupakan:

1. Obeng Philips biasa diklaim  obeng kembang atau obeng plus. Obeng + memiliki berukuran masing-masing yaitu  +1.0mm +1.5mm +dua.0mm +dua.5mm , dst. Namun yang digunakan buat gadget yaitu yang ukuran +1.0mm serta +1.5mm.
2. Obeng Slot disebut juga menjadi obeng pipih / minus.
3. Obeng Torx (bintang 6) disebut dengan obeng T6.
4. Obeng Pentalobe (bintang lima) dianggap dengan obeng T5.
5. Obeng Y-type biasa diklaim dengan obeng Tri point.

PEMBUKA CASING

Pembuka casing dipakai sebagai indera bantu buat melaksanakan pembukaan (disassembly) casing handphone.
Pembuka casing mempunyai aneka bentuk sinkron dengan kegunaan nya. Ada yang berbentuk segitiga umumnya memang dikhususkan buat membuka casing. Selain itu terdapat jua yg dipakai buat membuka socket atau slot dalam pcba, baik slot LCD, kamera, touchscreen, maupun slot FPC lain nya.

SOLDER STATION

Solder station merupakan alat yang sangat krusial buat setiap teknisi gadget dikarenakan manfaatnya yaitu buat melepas dan memasang suku cadang/komponen handphone yg dipatri memakai timah. Solder station mempunyai pengaturan suhu yang bisa diubah-ubah sebagai akibatnya kita mampu menyesuaikan panas pada solder sesuai dengan kebutuhan. Temperatur solder biasa disetting pada 300 s/d 350 celcius.

Selain suhu yg sanggup kita sesuaikan solder station jua memiliki mata solder yang sanggup dilepas dan diganti menggunakan jenis mata solder yg kita inginkan, mata solder memiliki jenis yang berbeda, ada yg lancip, bengkok, pipih, serta datar. Penggunaan mata solder diadaptasi dengan kebutuhan reparasi handphone. Kebanyakan teknisi memakai yang bermata pipih sebab yaitu mempunyai bagian atas yang luas sebagai akibatnya memudahkan buat pemasangan FPC lcd juga camera.

HOT AIR / BLOWER / SOLDER UAP

Hot air / Blower dipakai buat melepas atau memasang setiap komponen serta part handphone yg nir mampu dipasang dengan memakai solder. Biasanya digunakan buat memasang/melepas komponen berjenis SMD serta connector pada permukaan PCBA.

Blower mempunyai suhu serta angin  yg mampu kita sesuaikan dengan kebutuhan. Untuk suhu blower biasa diatur dalam range 250-300 celcius sedangkan angin 1/2 putaran atau diubahsuaikan dengan kebutuhan. Mata blower pula mempunyai diameter yang majemuk, ada yang mini dan besar . Penggunaan nya diubahsuaikan dengan bagian atas komponen yg akan kita rework.

(Baca Juga : Pengenalan Spare part HP)

DC POWER SUPPLY

DC Power Supplyberfungsi sebagai asal tegangan searah yang digunakan buat mensuplai tegangan dc ke perangkat elektro. DC Power Supply yg biasa digunakan buat reparasi handphone umumnya mempunyai tegangan maksimal 15 volt serta 30 volt dengan aporisma arus bervariasi ada yang 1 Ampere, 2 Ampere, hingga lima Ampere. Disarankan buat memakai yang berdaya dua Ampere ke atas dikarenakan smartphone dan tablet membutuhkan suplay arus yang cukup akbar melebihi 1 ampere.

Selain sebagai sumber tegangan, alat ini jua digunakan buat mendeteksi kerusakan tewas total pada gadget. Dengan membaca konsumsi arus yang dimuntahkan sang power suply kita sanggup mengetahui penyebab kerusakan dalam gadget tersebut. Biasanya buat mengetahui kerusakan hardware atau software sebagai akibatnya selanjutnya mampu diambil tindakan yang sempurna. Perlu diketahui batas aporisma tegangan yg bisa digunakan dalam handphone yaitu 4.lima volt , tegangan diatas 5volt akan merusak handphone, disarankan setel tegangan antara 3.8 volt s/d 4.dua volt.
(Baca Juga : Cara Analisa Kerusakan Handphone Menggunakan Power Supply)

MULTITESTER / AVO METER

Multitester / AVO Metermerupakan indera yang dipakai buat membaca besaran nilai tegangan (AC/DC), Arus, serta Hambatan pada sebuah rangkaian elektro.
Selain itu multitester juga dipakai buat mengetahui syarat komponen elektronika apakah masih normal atau telah rusak. Dalam reparasi handphone selain dipakai buat membaca tegangan input serta hasil jua seringkali dipakai buat mencari jalur yg putus ataupun short.

TIMAH GULUNG DAN TIMAH PASTA

Timah digunakan buat mematri setiap komponen dan sparepart handphone pada PCBA. Ada 2 jenis timah yg biasa digunakan pada reparasi ponsel yaitu timah rol serta timah pasta. Timah rol berbentuk padat berupa gulungan timah menggunakan diameter tertentu, sedangkan timah pasta berbentuk pasta cair.
Pada dasarnya penggunaan timah rol serta timah pasta yaitu sama, namun penggunaan timah pasta lebih dikhususkan buat melaksanakan pencetakan kaki-kaki dalam IC jenis BGA.

PINSET / TWEEZERS

Pinset digunakan buat mengangkat atau memindahkan komponen dalam handphone yang tidak sanggup dijangkau menggunakan tangan, selain itu jua digunakan buat menghandle/mencapit komponen dalam saat rework menggunakan solder ataupun blower.
Berdasarkan ujung nya pinset ada beberapa jenis, terdapat yg berujung lancip, pipih, dan pula terdapat yg bengkok. Penggunaan nya diadaptasi menggunakan kebutuhan dalam saat reparasi handphone.

FLUX PASTA

Flux memiliki fungsi buat menghilangkan lapisan oksidasi pada permukaan benda yg disolder serta menurunkan ketegangan bagian atas timah solder cair.
Dengan nir adanya lapisan oksidasi yang menghalangi timah solder membasahi bagian atas benda yg disolder maka timah bisa dengan mudah mengalir membasahi permukaan benda yang disolder sebagai akibatnya membentuk solderan yang rata serta tidak mudah tertarik mata solder.

CAIRAN IPA / ISOPROPYL ALKOHOL

Cairan IPA / Alkohol berfungsi buat membersihkan PCBA berdasarkan sisa-residu flux setelah proses rework IC maupun pemasangan sparepart handphone.
Selain itu biasa dipakai buat membersihkan PCBA berdasarkan efek korosif selesainya gadget terkena air sebagai akibatnya PCBA serta komponen terhindar menurut fungi serta zat oksidasi. Penggunaan nya memakai sikat yg halus, mampu pula menggunakan sikat gigi.

ISOLASI ANTI PANAS

Isolasi anti panas digunakan buat melindungi komponen atau spare part pada pcba supaya terhindar dari panas yg dikeluarkan sang blower / hot air, sehingga komponen nir meleleh atau sebagai rusak sebab yaitu panas yg tidak sanggup ditahan oleh komponen atau part tadi. Biasanya digunakan buat melindungi part yang terbuat dari materi plastik menyerupai connector serta socket pada pcba. Selain itu juga untuk melindungi IC yg di lem supaya tidak meletek/retak lemnya agar timah pada ic tersebut nir keluar ketika proses rework.

KAWAT JUMPER

Kawat Jumper dipakai untuk menjumper atau menghubungkan antara dua titik pada papan PCBA. Hal ini dilakukan alasannya yaitu terjadinya putus jalur pada titik tadi, sebagai akibatnya buat menghubungkan nya pulang digunakanlah kawat jumper.

Kawat jumper adalah kawat tembaga dengan lapisan email. Lapisan email ini berfungsi menjadi isolator supaya nir terjadi hubung singkat dikala menyentuh komponen dalam pcba.

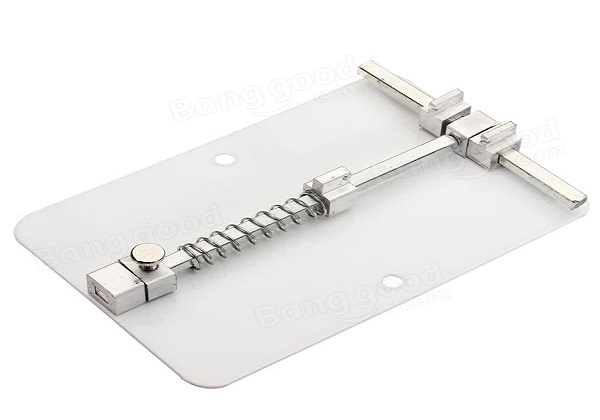

PCBA HOLDER / PENJEPIT PCBA

PCBA Holder dipakai buat menunda/menjepit papan PCBA agar nir bergeser pada saat proses rework.
PCBA holder dipakai saat melaksanakan proses rework penggantian IC atau komponen yang menggunakan blower buat melepas atau memasangnya. Dengan menggunakan pcba holder bisa meminimalisir impak panas yang keluar menurut blower agar nir mengenai meja.

KARPET ANTI STATIS / ESD MAT

ESD MAT merupakan karpet anti statis yg bisa mencegah terjadinya pemikiran listrik tidak aktif dalam permukaan karpetnya. Karpet ini banyak dipakai pada dunia industri elektronika alasannya adalah yaitu peranan nya yg sangat krusial buat melindungi setiap perangkat elektronik berdasarkan kerusakan yg diakibatkan oleh listrik statis.

Pada prakteknya pada dunia reparasi handphone karpet ini banyak dipakai untuk melindungi PCBA serta komponen/part handphone dari gangguan listrik statis, selain itu juga bermanfaat untuk melindungi meja dari dampak panas blower dalam ketika rework agar meja tidak terbakar.

LAMPU MEJA LOOP

Lampu meja loop digunakan menjadi asal penjelasan ketika melaksanakan reparasi handphone
Selain itu lampu loop pula dilengkapi menggunakan beling pembesar yang sanggup digunakan buat melihat komponen-komponen kecil yang sulit terlihat oleh mata telanjang.

Dengan memakai lampu ini mampu melihat komponen-komponen kecil pada pcba dengan intensitas cahaya yg cukup.

PLAT BGA

Plat BGA digunakan buat melaksanakan Reball / mencetak kaki-kaki IC berjenis BGA. Biasanya hal ini dilakukan buat mengubah timah pada kaki ic alasannya yaitu sudah tidak menghantarkan arus dengan baik dan membuahkan terganggunya kinerja IC tersebut. IC yg sering pada reball/cetak kaki IC nya umumnya artinya IC flash/emmc, IC CPU, dan IC PMU. Terkadang IC gres pula perlu dilakukan reball dikarenakan timah menurut pabrikan terlalu keras sebagai akibatnya lebih sulit dan tidak terpasang secara sempurna. Setelah timah dari orisinil pabrik diganti maka IC akan lebih gampang dipasang. Hal ini umumnya dilakukan sang mereka yang sudah hebat pada pengerjaan rework.

Demikianlah beberapa tools yg setidaknya wajib diketahui oleh seorang teknisi handphone, walaupun tidak semuanya wajib dimiliki. Cukup menggunakan bermodalkan obeng, solder serta timah telah relatif buat melaksanakan reparasi handphone hingga lv3, atau hanya buat penggantian LCD, Touchscreen dan kamera. Sedangkan buat penggantian connector usb, connector sim dan komponen jenis SMD sudah tentu harus menggunakan blower.
