Cara Memperbaiki Oppo Neo 5 1201 Lcd Blank/Gelap Cuman Getar Kalo Di cas
Tutorial oppo
Cara memperbaiki lcd gelap pada oppo neo5 1201.Kasus jadulan#Sebelum melangkah pada pemugaran pastikan kerusakan ini bukan lantaran lcd rusak,apabila rusak silahkan pada ganti dulu hehe,pada kondisi ini smartphone masi mampu di lakukan panggilan,pada telepon masuk cuman gak terdapat tampilan alias layar blank hitam dan gelap,walo terkesan masalah jadulan mudah-mudahan saja ini biasa bermanfaat
Baik kita pada utama inti judul,seperti biasa supaya pengukuran sanggup di lakukan menggunakan maksimal silahkan pada buka skemanya,jika belum punya sanggup di ambil di sini.

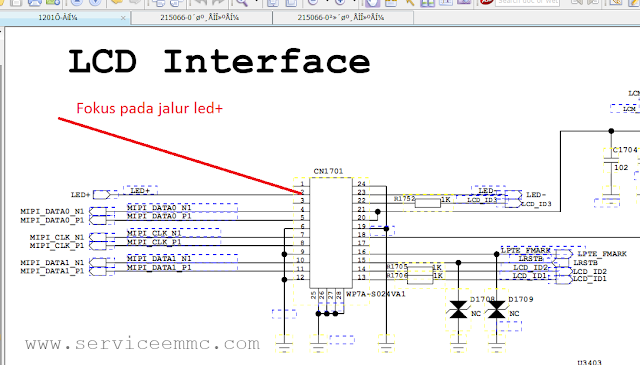

Langsung saja kita fokus pada pada jalur socket lcd.lihat gambar


Pada pin 2 merupakan jalur Led+ dan kisaran arus 50 volt misalnya yang tertera pada skema,ialah jalur inilah yang berpotensi putus,buat mitra-mitra yg masi belum paham tentang baca skema,sanggup lihat gambar dalam pcbnya langsung
Dalam kasus ini pin no dua dalam socket tidak memiliki nilai kendala,lalu kami lakukan jumper pada Capasitor C1711 yang merupakan bagian berdasarkan jalur Led+,selesainya kami jumper serta lakukan pemasangan lcd tanpa batre akhirnya permasalahan telah mampu teratasi,lihat gambar
Setelah masalah lcd blank bisa teratasi sekarang timbul kasus baru,saat pada pasang batre lcd menjadi gelap,berdasarkan banyak kasus misalnya ini biasanya ada komponen yang short,lalu kami raba dalam area jalur lcd tersebut ternyata L1701 mengeluarkan asap,ialah komponen inilah penyebab terjadi putus jalur pada jalur Led+,selesainya mengetahui penyebabkan kerusakan kami eksklusif menggantinya
Bisa di ambil dari kanibalan smartphone lain,dari ukurangya sama umumnya mampu,Sampe di sini kasus lcd blank dalam oppo neo 5 telah aman terkendali,apabila langkah langkah tadi belum mampu menyelesaikan masalah,berarti kerusakan terletak pada U1701 ( ic led driver )akan tetapi perkara ini jarang kami temui,umumnya kerusakan hanya putus jalur dalam Led+.
Sekian menurut kami,cara memperbaiki lcd blank/gelap pada oppo neo 5 1201,apabila ada kasus pada proses ini? Silahkan tinggalkan pesan pada kolom komentar.
Semoga sukses
